Разъемные труборезы Констар

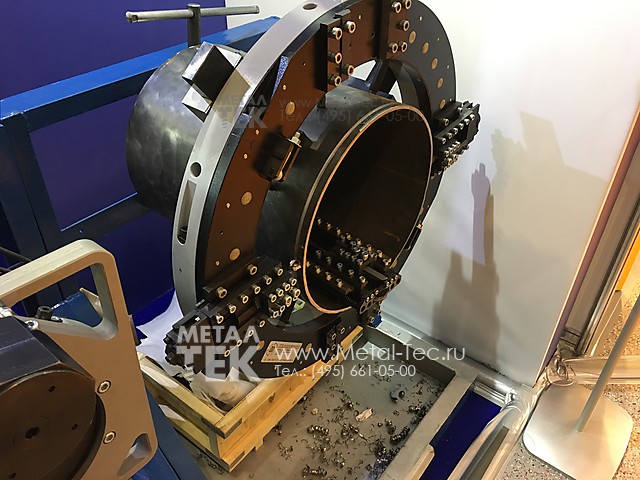

Переносные пневматические или электрические труборезы для отрезки, обработки наружной фаски и расточки внутреннего диаметра труб диаметром 10-1420 мм, под последующую сварку. Могут монтироваться в любом месте трубы, базируются по наружному диаметру, состоят из взаимозаменяемых модулей. Занимают наименьшее пространство вокруг трубы, при этом обеспечивают необходимую точность механической обработки. При необходимости могут комплектоваться взрывобезопасным гидравлическим приводом. Используются на всех АЭС Росси, в космической, пищевой, химической, нефтяной и газовой отраслях, а также на множестве предприятий по всей стране.
Технические характеристики электропривода
| Напряжение сети | 220В, 50Гц |
| Мощность | 1,4-2,6 кВт |
Технические характеристики пневмопривода
| Расход воздуха | 1-2,5 м3/мин (при 4,5-6,5 кгс/см2) |
| Мощность | 0,8-1,5 кВт |
Особенности
- Устанавливается на трубе всего за 1-3 минуты.
- Облегченные корпус и план-шайба.
- Пневматический или электрический приводы унифицированы, быстро и легко снимаются.
- Механизм может работать в автоматическом режиме.
- Подача резцов может быть отключена во время работы.
- Резцы могут заменяться без снятия механизма.
- Труборез может работать с трубами с любой толщиной стенки, от тонкостенных и до 100 мм и выше.
- Обрабатываемые трубы могут быть из любого материала - от пластика до нержавеющей стали, включая цветные металлы и сплавы.
Комплект поставки
- Вращатель.
- Привод.
- Два отрезных суппорта.
- Режущий инструмент из Р18 (8-10 резцов).
- Комплект принадлежностей и запасных частей.
- Инструкция по эксплуатации.
Дополнительные принадлежности
- Суппорты для особо стесненных условий.
- Удлиненные суппорты для расширения диапазона обрабатываемых труб.
- Адаптер для внутренней расточки и обработки фаски толстостенных труб.
- Удлиненные опоры.
- Приспособления для снятия усиления сварного шва.
- Копирующие суппорты, компенсирующие повышенную овальность труб и неточную установку трубореза.
- Принадлежности к копирующим суппортам, позволяющие растачивать внутренний диаметр труб и выполнять фаски с копированием наружного диаметра.
- Принадлежности для обработки гнутых отводов.
- Электроприводы во взрывобезопасном исполнении.
- Гидроприводы для работы под водой во взрывобезопасном исполнении.
- Гидростанции.
- Принадлежности для обработки тонкостенных труб.
- Принадлежности для закрепления трубореза по внутреннему диаметру трубы (при отсутствии наружной базы).
- Принадлежности для выставки трубореза на трубе (обеспечивают перпендикулярность и облегчают выставку трубореза).
- Шарнирные петли (необходимы при работе с труборезом в разъемном варианте).
- Дополнительный режущий инструмент.
Прайс лист
| Артикул | Для труб, мм | Вес, кг | Цена, руб | |
|---|---|---|---|---|
| P5950 | ∅ 10 - 38 | 6 | по запросу | |
| P5936 | ∅ 14 – 60 | 9 | по запросу | |
| P5937 | ∅ 30 – 108 | 12 | по запросу | |
| P5957 | ∅ 76 – 168 | 16 | по запросу | |
| P5958 | ∅ 89 – 219 | 24 | по запросу | |
| P5924 | ∅ 133 – 325 | 34 | по запросу | |
| P5925 | ∅ 219 – 426 | 50 | по запросу | |
| P5969 | ∅ 325 – 530 | 60 | по запросу | |
| P5992 | ∅ 426 – 630 | 70 | по запросу | |
| P5970 | ∅ 530 – 720 | 80 | по запросу | |
| P5928 | ∅ 630 – 820 | 95 | по запросу | |
| P5971 | ∅ 720 – 920 | 115 | по запросу | |
| P59117 | ∅ 820 – 1020 | 150 | по запросу | |
| P5972 | ∅ 1020 – 1220 | 170 | по запросу | |
| P5964 | ∅ 1220 – 1420 | 190 | по запросу | |
Прайс лист на электроприводы
| Артикул | Мощность, кВт | Вращение вых. вала | Вес, кг | Напряжение, В | Цена, руб | |
|---|---|---|---|---|---|---|
| П5907Э | 1,4 | правое | 4 | 220 | по запросу | |
| П5909Э | 1,4 | правое | 9 | 220 | по запросу | |
| П5929МЭ | 2,6 | правое/левое | 13,5 | 220 | по запросу | |
Прайс лист на пневмоприводы
| Артикул | Мощность, кВт | Вращение вых. вала | Давление воздуха, кг/см2 | Вес, кг | Цена, руб | |
|---|---|---|---|---|---|---|
| П5907П | 0,8 | правое | 5...6 | 4 | по запросу | |
| П5909П | 1,5 | правое | 4...5 | 9 | по запросу | |
| П5929МП | 1,5 | правое/левое | 4...5 | 10 | по запросу | |
