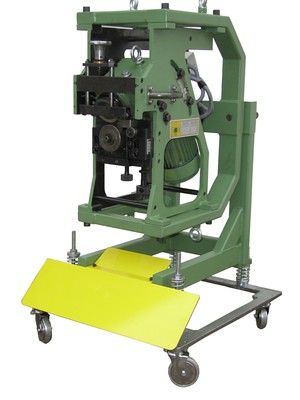

Кромкоскалывающий станок CHP-12G REV
Данный станок может работать в стандартном и перевёрнутом положениях.

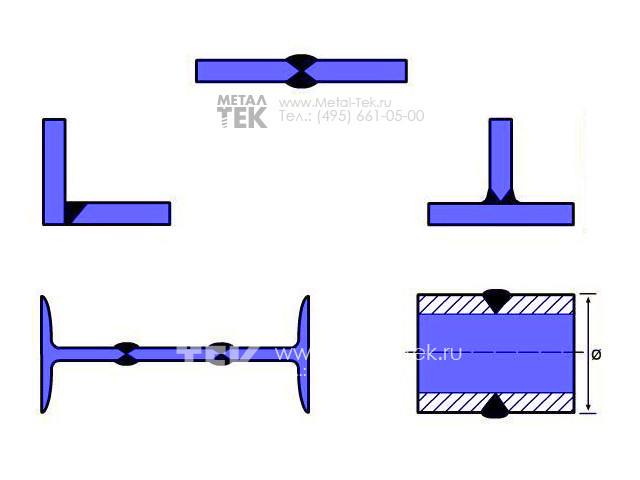

CHP-12G REV выдающаяся машина, разработанная для оптимизации производительности за счет точного позиционирования пластины во время резки. Со своей собственной тележкой она легко транспортируется. Машина выполняет фаску за 2,6 м / мин для получения конических сварных швов 12 мм в плитах толщиной до 40 мм и 40 кг/мм² твёрдостью.

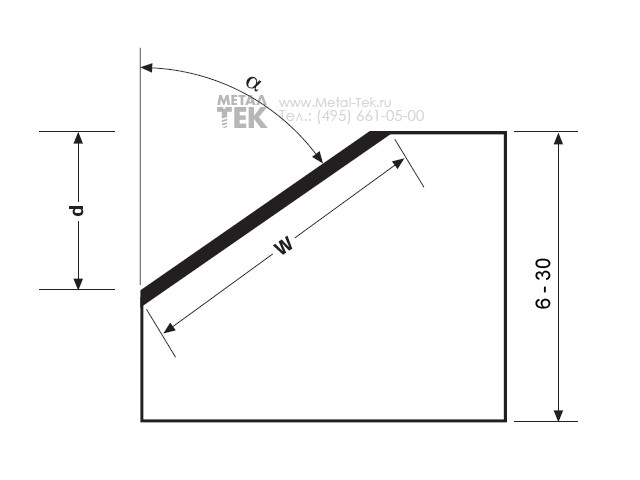

Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 12G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла;
| Углеродистая сталь | ||||||
| R=40 Кг/мм2 | R=50 Кг/мм2 | R=60 Кг/мм2 | ||||
| a | w | d | w | d | w | d |
| 22.5° | 12 | 11 | 10 | 9 | 8 | 7.5 |
| 30° | 12 | 10 | 10 | 8.5 | 8 | 7 |
| 35° | 12 | 9.5 | 10 | 8 | 8 | 6.5 |
| 37.5° | 12 | 9 | 10 | 7.5 | 8 | 6 |
| 45° | 12 | 8.5 | 10 | 7 | 8 | 5.5 |
| x ° | 12 | w*cos a | 10 | w*cos a | 8 | w*cos a |
| Нержавеющая сталь | ||||||
| R=50 Кг/мм2 | R=60 Кг/мм2 | R=70 Кг/мм2 | ||||
| a | w | d | w | d | w | d |
| 22.5° | 6 | 5.5 | 5 | 4.5 | 4.2 | 3.8 |
| 30° | 6 | 5 | 5 | 4.3 | 4.2 | 3.6 |
| 35° | 6 | 5 | 5 | 4 | 4.2 | 3.5 |
| 37.5° | 6 | 4.5 | 5 | 4 | 4.2 | 3.3 |
| 45° | 6 | 4 | 5 | 3.5 | 4.2 | 3 |
| x ° | 6 | w*cos a | 5 | w*cos a | 4.2 | w*cos a |
Пример. Нам надо снять фаску с углом 25 ° , заготовка — из нержавеющей стали с твердостью R=60 кг/мм2. Смотрим нижнюю половину таблицы. В крайнем левом столбце (градусы; а) находим значение «25о». От этого значения идем влево по строке до столбца R=60 кг/ммо. Значения, которые мы находим, - это ширина фаски (на данном примере — 5 мм) и глубина фаски (на данном примере — 4,5 мм). То есть при заданных условиях (угол фаски 25о и заготовка из нержавеющей стали с твердостью R=60 кг/мм2) можно получить фаску шириной до 5 мм и глубиной до 4,5 мм.
Технические характеристики
| Мощность двигателя | 3 л/с |
| Количество оборотов в минуту | 1400 |
| Макс. скос глубины с материалами 40 кг в один единый прогон | 12 мм |
| Минимальная толщина листа | 6 мм |
| Максимальная толщина листа | 30 мм |
| Длинна снятия фаски за минуту | 2,6 м |
| Снятие фаски трубы минимальным диаметром | 100 мм |
| Минимальная ширина плиты | 55 мм |
| Вес машины | 250 кг |
Особенности
- Станок СНР-12G REV представляет собой модификацию СНР-12G с возможностью работать как стандартном, так и в «перевернутом» положении (снимать фаску как с верхней, так и с нижней поверхности листа, избегая трудоемких манипуляций с заготовкой).
- Может использоваться как стационарно, так и в мобильном варианте.
- Оснащен защитой электроцепей от перегрузки и электронным отключением систем.
Демонстрация работы машины Cevisa CHP-12G REV
Прайс лист на кромкоскалывающий агрегат СНР-12G REV и доп. принадлежности
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-12G REV | Кромкоскалывающий агрегат СНР-12G REV 380В (в комплекте с фрезой 30 град.) | по запросу | |
| CV-225 | Угловое устройство для снятия фаски под углом 22.5 | по запросу | |
| CV-226 | Угловое устройство для снятия фаски под углом 25.0 | по запросу | |
| CV-227 | Угловое устройство для снятия фаски под углом 35.0 | по запросу | |
| CV-228 | Угловое устройство для снятия фаски под углом 37.5 | по запросу | |
| CV-229 | Угловое устройство для снятия фаски под углом 45.0 | по запросу | |
| CV-230 | Фреза стандартная | по запросу | |
| CV-232 | Фреза для обработки нержавеющей стали | по запросу | |
| CV-12 | Тележка для СНР12 | по запросу | |
