Кромкоскалывающая машина для обработки кромок на листовой стали CeVisa CHP-12 INV
CHP-12 INV это перевернутая версия самой универсальной машины, CHP-12. Она универсальна, гибка, легко транспортируется на собственной тележке и готова сделать скосы на нижней части плиты. Эта машина выполняет фаску за 2,6 м / мин. для получения конических сварных швов 12 мм. в плитах толщиной до 40 мм. и 40Кг/мм2 твёрдостью.

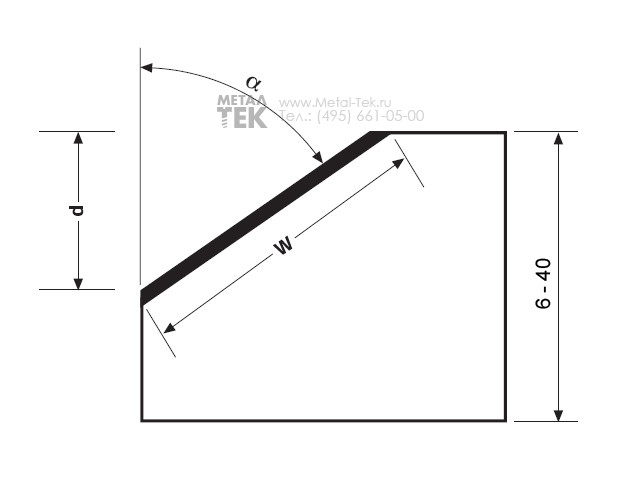

Таблица внизу показывает, какие параметры можно получить с помощью станков модели СНР 12G в зависимости от твердости материала. Значения, приводимые в таблице: а - угол фаски; w - ширина фаски; d - глубина фаски (глубина разделки) (катет); R - твердость металла;
| Углеродистая сталь | ||||||
| R=40 Кг/мм2 | R=50 Кг/мм2 | R=60 Кг/мм2 | ||||
| a | w | d | w | d | w | d |
| 22.5° | 12 | 11 | 10 | 9 | 8 | 7.5 |
| 30° | 12 | 10 | 10 | 8.5 | 8 | 7 |
| 35° | 12 | 9.5 | 10 | 8 | 8 | 6.5 |
| 37.5° | 12 | 9 | 10 | 7.5 | 8 | 6 |
| 45° | 12 | 8.5 | 10 | 7 | 8 | 5.5 |
| Нержавеющая сталь | ||||||
| R=50 Кг/мм2 | R=60 Кг/мм2 | R=70 Кг/мм2 | ||||
| a | w | d | w | d | w | d |
| 22.5° | 6 | 5.5 | 5 | 4.5 | 4.2 | 3.8 |
| 30° | 6 | 5 | 5 | 4.3 | 4.2 | 3.6 |
| 35° | 6 | 5 | 5 | 4 | 4.2 | 3.5 |
| 37.5° | 6 | 4.5 | 5 | 4 | 4.2 | 3.3 |
| 45° | 6 | 4 | 5 | 3.5 | 4.2 | 3 |
Пример: необходимо снять фаску под углом 30° на заготовке из углеродистой стали с твердостью R = 50 кг/мм2. Необходимы данные из верхней таблицы, они приведены для углеродистой стали. В крайнем левом столбце (градусы: а) находим значение 30°. От этого значения идем влево по строке до столбца R = 50 кг/мм2. Значения, которые мы находим: ширина фаски - 10 мм и глубина фаски - 8,5 мм. То есть при заданных условиях, можно получить фаску шириной до 10 мм и глубиной до 8,5 мм.
Технические характеристики
| Вид обработки | кромкоскалывание |
| Скорость обработки | 2,6 м/мин |
| Угол фаски (min-max) | 22.5°-45° |
| Максимальная ширина фаски | 12 мм |
| Толщина обрабатываемого листа (min-max) | 6-40 мм |
| Скорость подачи | 2,6 м/мин |
| Автоматическая подача | + |
| Надежное крепление на лист | + |
| Электрический привод | 2,2 кВт х 380 V х 3 фазы |
| Возможность обработки труб | от 100 мм |
| Диаметр фрезы | 93 мм |
| Вес | 65 кг |
Особенности
- Фаскосниматель имеет автоматическую подачу, что обеспечивает одинаковую ширину фаски по всей длине обрабатываемой детали.
- Если обрабатываемая заготовка или конструкция имеют большие размеры (например стальной лист), фаскосниматель крепится прямо на нее, без помощи дополнительных приспособлений. Оператору необходимо лишь направить фаскосниматель от начала и снять его в конце заготовки.

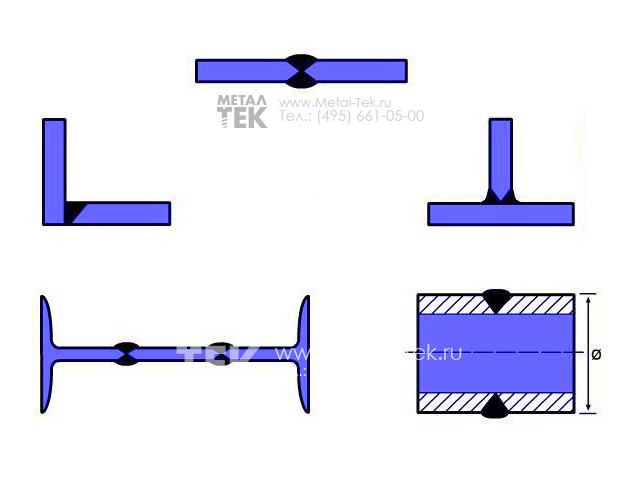

- При больших объемах работы, когда необходимо обрабатывать кромку стального листа как сверху так и снизу, рекомендуется использовать комплект из двух моделей: СНР-12 и CHP-12 INV.
- Модель фаскоснимателя CHP-12 INV выполнена в "перевернутом виде" - специально для снятия фаски с нижней стороны листа и комплектуются колесной подставкой, которая позволяет применять аппарат не поднимая его. Таким образом, имея комплект из двух фаскоснимателей - «обычного» и «перевернутого», можно обрабатывать кромки с двух сторон, избегая трудоемких манипуляций с большой и тяжелой заготовкой.
- При разделке кромок на заготовках небольшого размера, фаскосниматель устанавливается на рабочем столе, а детали подаются вручную.
- Используя специальное крепление, фаскосниматель может обрабатывать наружную кромку трубы диаметром от 100 мм и снимать фаску под углом 22.5, 30.0, 35.0, 37.5, 45°.

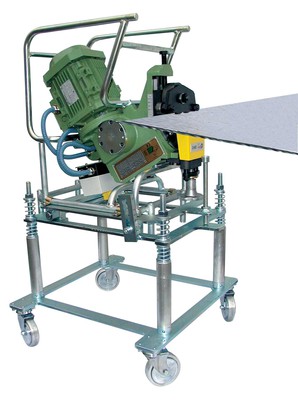

Кромкоскалывающая машина CeVisa CHP-12 INV
Прайс лист на кромкоскалывающий агрегат СНР-12 INV и доп. принадлежности
| Артикул | Наименование | Цена, руб | |
|---|---|---|---|
| CHP-12 INV | Кромкоскалывающий агрегат СНР-12 INV 380В (в комплекте с фрезой 30 град.) | по запросу | |
| CV-225 | Угловое устройство для снятия фаски под углом 22.5 | по запросу | |
| CV-226 | Угловое устройство для снятия фаски под углом 25.0 | по запросу | |
| CV-227 | Угловое устройство для снятия фаски под углом 35.0 | по запросу | |
| CV-228 | Угловое устройство для снятия фаски под углом 37.5 | по запросу | |
| CV-229 | Угловое устройство для снятия фаски под углом 45.0 | по запросу | |
| CV-230 | Фреза стандартная | по запросу | |
| CV-232 | Фреза для обработки нержавеющей стали | по запросу | |
| CV-12 | Тележка для СНР12 | по запросу | |
